400A 系列 MZJ 型接触器

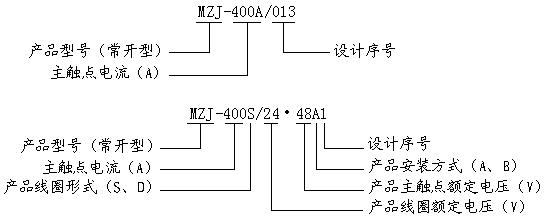

一、型号命名
二、简要技术数据
序号 |
参数名称 |
产 品 代 号 |
400A 系列 MZJ 型接触器 |
1 |
线圈额定电压 (V DC) |
见产品列表 |
2 |
20 ℃额定电压下线圈最大电流 (A) |
见产品列表 |
3 |
20 ℃冷态起动线圈最大电流 (A) |
见产品列表 |
4 |
主触点电路额定电压 (V DC) |
48 |
5 |
主触点电路额定负载电流 (A) |
400 |
6 |
(20 ± 5) ℃下，冷态动作电压 (V) |
见产品列表 |
7 |
电源电压波动范围 |
± 20% 额定电压 |
8 |
100A负载下主触点接触压降 |
不大于 60mV |
9 |
主触点最大通断能力 |
通断 1 次 4 倍额定负载电流，通电时间 5mS |
10 |
额定电压下最大动作时间 (mS)
(线圈不带抑制) |
吸合 |
30 |
释放 |
30 |
11 |
触点断开最大弹跳时间 (mS) |
3 |
12 |
抗电强度 |
1000V AC,50Hz,1min |
13 |
电寿命 ( τ =0.001S) ( 次 ) |
10,000 |
14 |
工作规范 |
连 续 |
备注：带辅助触点产品，辅助触点负载 48V DC 、 2A 或 24V DC 、 5A. |
三、使用条件
序号 |
项 目 名 称 |
产 品 代 号 |
400A 系列 MZJ 型接触器 |
1 |
环境温度 |
（ -25 ～ +60 ）℃ |
2 |
相对湿度 |
+20 ℃达 98% |
3 |
固定处的振动 |
1 ～ 50Hz |
4 |
冲击加速度 |
30m/s 2 |
5 |
安装位置 |
任意 |
四、产品列表
产品代号 |
线圈额定电压
(V DC) |
20 ℃额定电压下线圈最大电流
(A) |
20 ℃冷态起动线圈最大电流 (A) |
(20 ± 5) ℃下，冷态动作电压 (V) |
电路图 |
外形安装图 |
备注 |
吸合
（ max ） |
释放
（ min ） |
MZJ-400A/004 |
48 |
0.25 |
4 |
22 |
5.4 |
电路图 1 |
外形安装图 1 |
|
MZJ-400A/006 |
24 |
0.46 |
7.3 |
12 |
2.7 |
电路图 1 |
外形安装图 1 |
|
MZJ-400A/010 |
30 |
0.65 |
8.2 |
14.5 |
2.7 |
电路图 1 |
外形安装图 1 |
|
MZJ-400A/011 |
12 |
0.78 |
8 |
6.5 |
1.4 |
电路图 1 |
外形安装图 1 |
|
MZJ-400A/013 |
48 |
0.1 |
2.7 |
28 |
5.4 |
电路图 1 |
外形安装图 1 |
线圈温升比 MZJ-400A/004 低 |
MZJ-400A/015 |
56 |
0.15 |
3 |
27 |
6.3 |
电路图 1 |
外形安装图 1 |
|
MZJ-400S/48·48A1 |
48 |
0.25 |
4 |
22 |
5.4 |
电路图 2 |
外形安装图 2 |
|
MZJ-400S/48·48A2 |
48 |
0.1 |
2.7 |
28 |
5.4 |
电路图 2 |
外形安装图 2 |
|
MZJ-400S/24·48A |
24 |
0.46 |
7.3 |
12 |
2.7 |
电路图 2 |
外形安装图 2 |
|
MZJ-400D/110·48A |
110 |
0.16 |
- |
68 |
11 |
电路图 3 |
外形安装图 3 |
|
MZJ-400D/48·48A |
48 |
0.48 |
- |
30 |
5.4 |
电路图 3 |
外形安装图 3 |
|

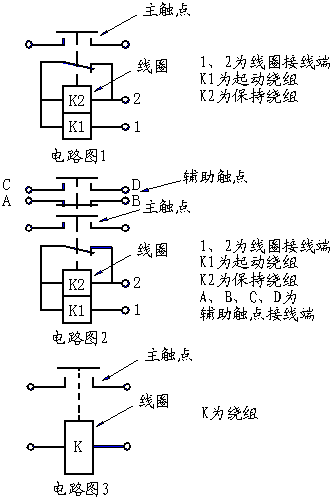

五、电路图
六、外形安装图
|
|

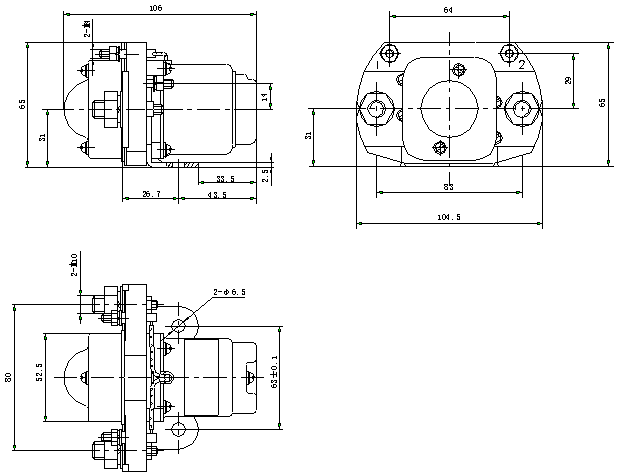

外形安装图1

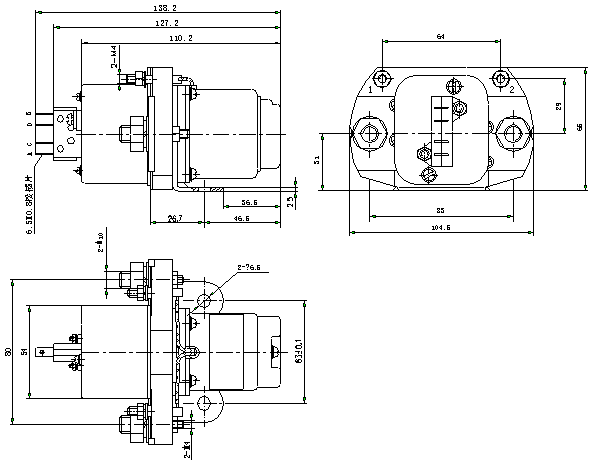

外形安装图2

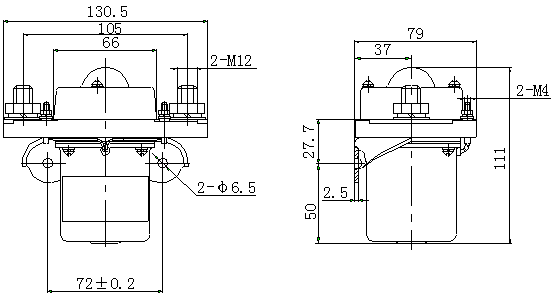

外形安装图3
|
|
