号

参数名称

产 品 代 号

200A 系列 MZJ 型接触器

1

线圈额定电压 (V DC)

见产品列表

2

20 ℃额定电压下最大线圈电流 (A)

见产品列表

3

20 ℃冷态起动线圈最大电流 (A)

见产品列表

4

主触点电路额定电压 (V DC)

48

5

主触点电路额定负载电流 (A)

200

6

(20 ± 5) ℃下，冷态动作电压 (V)

见产品列表

7

电源电压波动范围

±20%倍额定电压

8

100A负载下主触点接触压降

不大于 80mV

9

主触点最大通断能力

通断 1 次 4 倍额定负载电流，通电时间 5mS

10

额定电压下最大动作时间 (mS)

吸合

30

释放

30

11

触点最大弹跳时间 (mS)

3

12

抗电强度

50Hz,1000V AC,1min

13

电寿命 ( τ =0.001S) ( 次 )

10,000

14

工作规范

连 续

备注：带辅助触点产品，辅助触点负载 48V DC 、 2A 或 24V DC 、 5A.

序号

项 目 名 称

产 品 代 号

200A 系列 MZJ 型接触器

1

环境温度

（ -25 ～ +60 ）℃

2

相对湿度

+20 ℃达 98%

3

固定处的振动

1 ～ 50Hz

4

冲击加速度

30m/s 2

5

安装位置

任意

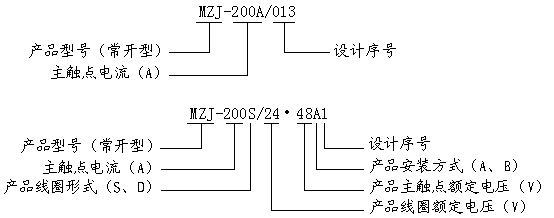

产品代号

线圈额定电压

(V DC)

20 ℃ 额定电压下线圈 最大 电流 (A)

20 ℃ 冷态起动线圈最大电流 (A)

(20 ± 5) ℃下，冷态动作电压 (V)

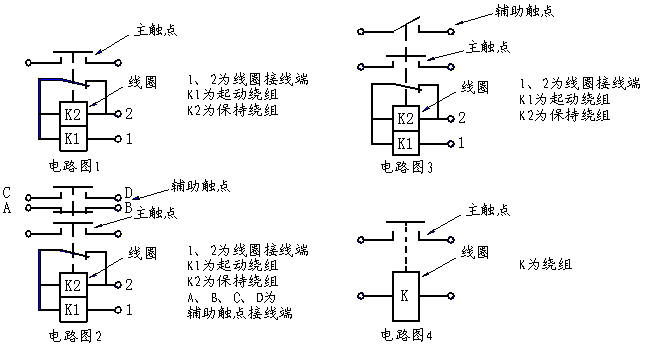

电路图

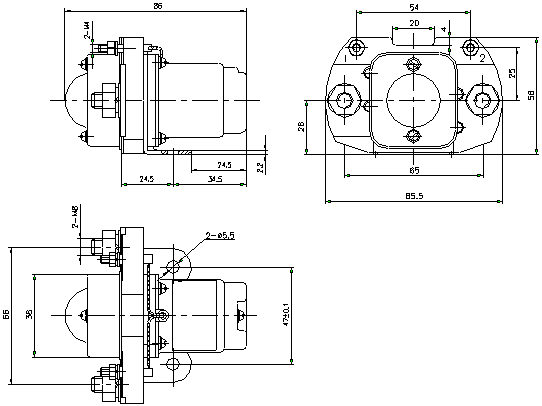

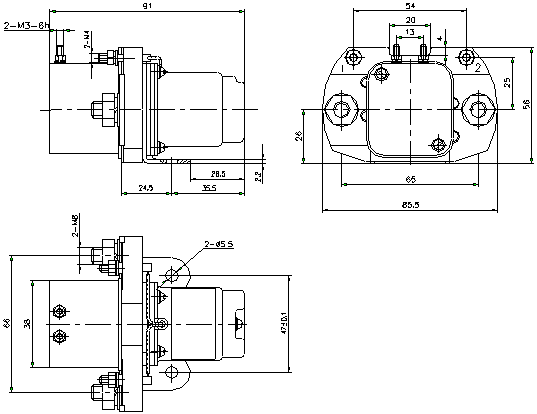

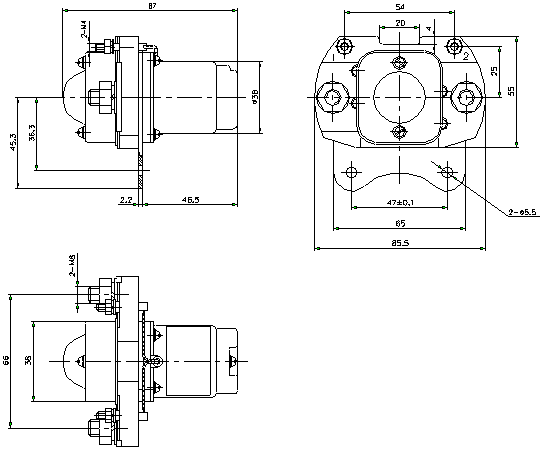

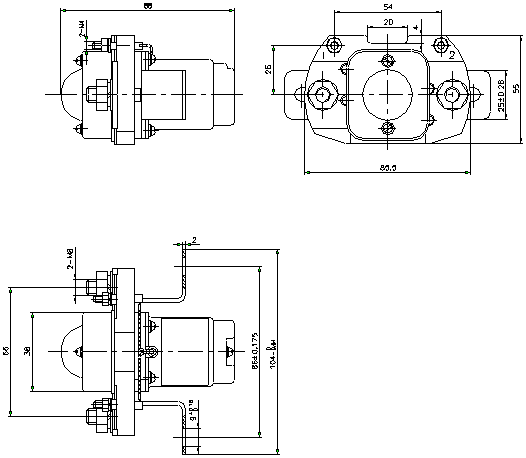

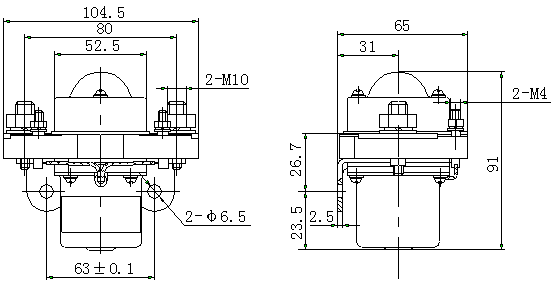

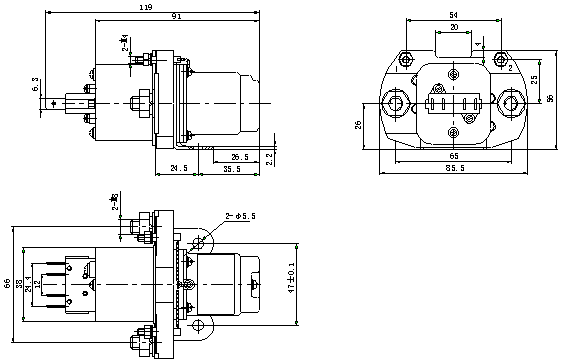

外形安装图

备注

吸合

（ max ）

释放

（ min ）

MZJ -200A /001

24

0.35

7.2

13.5

1.4

电路图 1

外形安装图 1

MZJ -200A /002

24

0.35

7.2

13.5

1.4

电路图 1

外形安装图 2

MZJ -200A /003

40

0.35

8.2

18

2.5

电路图 1

外形安装图 1

MZJ -200A /004

48

0.25

6.5

22

3

电路图 1

外形安装图 1

MZJ -200A /005

96

0.12

3.3

45

6

电路图 1

外形安装图 1

MZJ -200A /006

24

0.35

7.2

13.5

1.4

电路图 1

外形安装图 1

MZJ -200A /007

24

0.35

7.2

13.5

1.4

电路图 1

外形安装图 2

MZJ -200A /008

40

0.35

8.2

18

2.5

电路图 1

外形安装图 3

MZJ -200A /009

48

0.25

6.5

22

3

电路图 1

外形安装图 3

MZJ -200A /010

30

0.35

7.2

14.5

1.5

电路图 1

外形安装图 1

MZJ -200A /011

12

0.9

15.8

7

0.6

电路图 1

外形安装图 1

MZJ -200A /013

48

0.1

3.7

30

2.4

电路图 1

外形安装图 1

线圈温升比 MZJ -200A /004 低

MZJ-200S/ 12·48A

12

0.9

15.8

7

0.6

电路图 3

外形安装图 4

MZJ-200S/ 24·48A

24

0.35

7.2

13.5

1.4

电路图 3

外形安装图 4

MZJ-200S/ 48·48A

48

0.25

6.5

22

3

电路图 3

外形安装图 4

MZJ-200S/ 48·48A 1

48

0.1

3.7

28

2.4

电路图 3

外形安装图 4

MZJ-200S/ 40·48A

40

0.35

8.2

18

2.5

电路图 3

外形安装图 4

MZJ-200S/ 96·48A

96

0.12

3.3

45

6

电路图 3

外形安装图 4

MZJ-200S/ 48·48A 2

48

0.1

3.7

30

2.4

电路图 2

外形安装图 5

MZJ-200D/ 110·48A

110

0.18

-

75

5

电路图 4

外形安装图 6

MZJ-200D/ 220·48A

220

0.1

-

150

12

电路图 4

外形安装图 6
