号

参数名称

产 品 代 号

100A 系列 MZJ 型接触器

1

线圈额定电压 (V DC)

见产品列表

2

20 ℃额定电压下最大线圈电流 (A)

见产品列表

3

20 ℃冷态起动线圈最大电流 (A)

见产品列表

4

主触点电路额定电压 (V DC)

48

5

主触点电路额定负载电流 (A)

100

6

(20 ± 5) ℃下，冷态动作电压 (V)

见产品列表

7

电源电压波动范围

0.7 ～ 1.2 倍额定电压

8

100A负载下主触点接触压降

不大于 80mV

9

主触点最大通断能力

通断 1 次 4 倍额定负载电流，通电时间 5mS

10

额定电压下最大动作时间 (mS)

吸合

30

释放

30

11

触点最大弹跳时间 (mS)

吸合

3

释放

3

12

抗电强度

50Hz,1000V AC,1min

13

电寿命 ( τ =0.001S) ( 次 )

10,000

14

工作规范

连 续

备注：带辅助触点产品，辅助触点负载 48V DC 、 2A 或 24V DC 、 5A.

序号

项 目 名 称

产 品 代 号

100A 系列 MZJ 型接触器

1

环境温度

（ -25 ～ +40 ）℃

2

相对湿度

+20 ℃达 98%

3

固定处的振动

1 ～ 50Hz

4

冲击加速度

30m/s 2

5

安装位置

任意

产品代号

线圈额定电压 (V DC)

20 ℃额定电压下线圈最大电流 (A)

20 ℃冷态起动线圈最大电流 (A)

(20 ± 5) ℃下，冷态动作电压 (V)

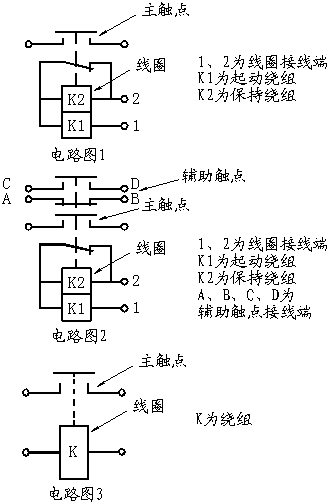

电路图

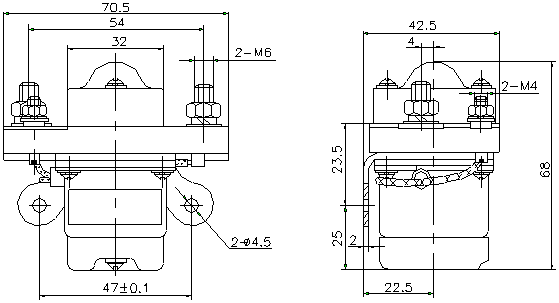

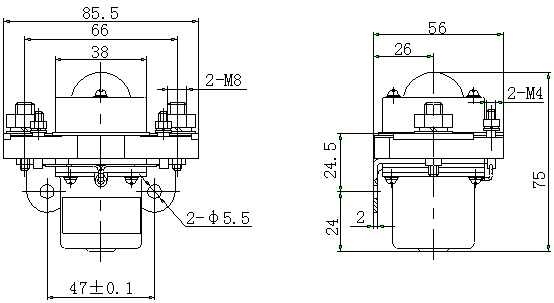

外形安装图

备注

吸合

释放

MZJ-100A/004

48

0.16

3.5

30max

2.4min

电路图 1

外形安装图 1

MZJ-100A/012

48

0.16

3.5

30max

2.4min

电路图 1

外形安装图 1

MZJ-100A/006

24

0.36

4

13max

1.2min

电路图 1

外形安装图 1

MZJ-100A/011

12

0.74

12

7max

0.6min

电路图 1

外形安装图 1

MZJ-100A/013

48

0.08

3.5

30max

2.4min

电路图 1

外形安装图 1

温升较 MZJ-100A/004 低

MZJ-100S/ 12 ·48A

12

0.75

12

7max

0.6min

电路图 2

外形安装图 2

MZJ-100S/ 24 ·48A

24

0.36

4

13max

1.2min

电路图 2

外形安装图 2

MZJ-100S/ 48 ·48A

48

0.08

3.5

30max

2.4min

电路图 2

外形安装图 2

MZJ-100D/ 220 ·48A

220

0.1

-

155max

22min

电路图 3

外形安装图 3
