JCQ系列接触器

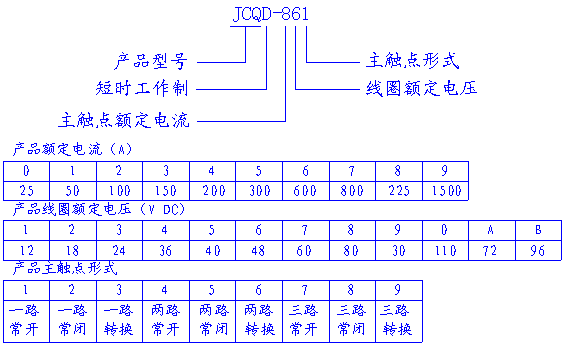

二、简要技术数据
序号 |
参数名称 |
产 品 代 号 |
JCQ系列 接触器 |
1 |
线圈额定电压 (V DC) |
见产品列表 |
2 |
20 ℃额定电压下线圈电流 (A) |
见产品列表 |
3 |
20 ℃冷态起动线圈最大电流 (A) |
见产品列表 |
4 |
主触点电路额定电压 (V DC) |
见产品列表 |
5 |
主触点电路额定负载电流 (A) |
见产品列表 |
6 |
(20 ± 5) ℃下，冷态动作电压 (V) |
见产品列表 |
7 |
电源电压波动范围 |
± 20% 额定电压 |
8 |
100A负载下主触点接触压降 |
不大于 80mV |
9 |
主触点最大通断能力 |
通断 1次4倍额定负载电流，通电时间 5mS |
10 |
额定电压下最大动作时间 (mS)
（线圈不带抑制） |
吸合 |
40 |
释放 |
40 |
11 |
触点断开最大弹跳时间 (mS) |
3 |
12 |
抗电强度 |
1000V AC,50Hz,1min |
13 |
电寿命 ( τ =0.001S) ( 次 ) |
100,000 |
14 |
工作规范 |
连 续 |
备注：带辅助触点产品，辅助触点负载 48V DC、2A或24V DC、5A. |
三、使用条件
序号 |
项 目 名 称 |
产 品 代 号 |
JCQ型 接触器 |
1 |
环境温度 |
（ -25 ～ +40） ℃ |
2 |
相对湿度 |
+20 ℃达 98% |
3 |
固定处的振动 |
1 ～ 50Hz |
4 |
冲击加速度 |
30m/s 2 |
5 |
安装位置 |
任意 |
四、产品列表
产品代号 |
线圈额定电压 (V DC) |
20 ℃ 额定电压下线圈最大电流 (A) |
主触点额定负载 |
(20 ± 5) ℃下，冷态动作电压 (V) |
电路图 |
吸合 |
释放 |
JCQ-323 |
18 |
2.71 |
18V DC 、 150A |
9max |
1min |
电路图 3 |
JCQ-333 |
24 |
2.11 |
24V DC 、 150A |
11max |
1.2min |
电路图 3 |
JCQ-363 |
48 |
1.02 |
48V DC 、 150A |
22max |
2.4min |
电路图 3 |
JCQ -521A |
18 |
2.31 |
18V DC 、 300A |
9max |
1min |
电路图 4 |
JCQ -531A |
24 |
1.74 |
24V DC 、 300A |
11max |
1.2min |
电路图 4 |
JCQ -561A |
48 |
0.84 |
48V DC 、 300A |
22max |
2.4min |
电路图 4 |
JCQ-231 |
24 |
2.10 |
24V DC 、 150A |
11max |
1.2min |
电路图 1 |
JCQ-241 |
36 |
1.22 |
36V DC 、 150A |
16max |
1.8min |
电路图 1 |
JCQ-261 |
48 |
0.92 |
48V DC 、 150A |
22max |
2.4min |
电路图 1 |
JCQ-236 |
24 |
2.10 |
24V DC 、 150A |
11max |
1.2min |
电路图 5 |
JCQ-266 |
48 |
0.92 |
48V DC 、 150A |
22max |
2.4min |
电路图 5 |
JCQ-233 |
24 |
2.10 |
24V DC 、 150A |
11max |
1.2min |
电路图 3 |
JCQ-243 |
36 |
1.15 |
36V DC 、 150A |
16max |
1.8min |
电路图 3 |
JCQ-263 |
48 |
0.87 |
48V DC 、 150A |
22max |
2.4min |
电路图 3 |
JCQ-831 |
24 |
2.00 |
24V DC 、 300A |
11max |
2.4min |
电路图 1 |
JCQ-861 |
48 |
0.87 |
48V DC 、 300A |
22max |
2.4min |
电路图 1 |
JCQ-833 |
24 |
2.00 |
24V DC 、 300A |
11max |
2.4min |
电路图 3 |
JCQ-841 |
36 |
1.22 |
36V DC 、 300A |
16max |
1.8min |
电路图 1 |
JCQ-843 |
36 |
1.15 |
36V DC 、 300A |
16max |
1.8min |
电路图 3 |
JCQ-863 |
48 |
0.87 |
48V DC 、 300A |
22max |
2.4min |
电路图 3 |
JCQ-8B3 |
96 |
1.74 |
96V DC 、 300A |
55max |
5min |
电路图 3 |
JCQ-836 |
24 |
2.00 |
24V DC 、 300A |
11max |
1.2min |
电路图 5 |
JCQ-891 |
30 |
0.92 |
30V DC 、 300A |
14max |
1.5min |
电路图 1 |
JCQ-866 |
48 |
0.87 |
36V DC 、 300A |
36max |
3.2min |
电路图 5 |
JCQ-876 |
60 |
1.20 |
60V DC 、 300A |
36max |
2.4min |
电路图 5 |
JCQ-8B6 |
96 |
1.74 |
96V DC 、 300A |
55max |
5min |
电路图 5 |

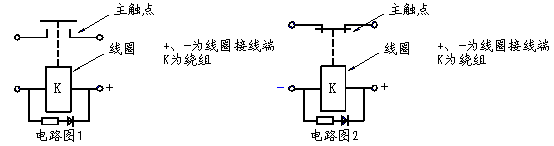

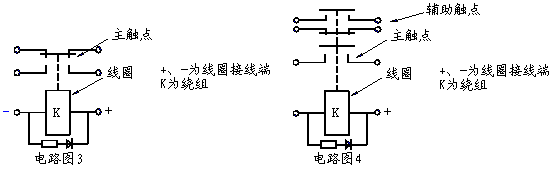

五、电路图
六、外形安装图
暂无
|
