100A 系列 JCC 型接触器
一、型号命名
二、简要技术数据
序号 |
参数名称 |
产 品 代 号 |
100A 系列 JCC 密封型接触器 |
1 |
线圈额定电压 (V DC) |
见产品列表 |
2 |
20℃额定电压下线圈电流(A) |
见产品列表 |
3 |
20℃冷态起动线圈最大电流(A) |
- |
4 |
主触点电路额定电压 (V DC) |
见产品列表 |
5 |
主触点电路额定负载电流 (A) |
见产品列表 |
6 |
(20±5)℃下，冷态动作电压(V) |
见产品列表 |
7 |
电源电压波动范围 |
± 20% 额定电压 |
8 |
额定负载下主触点接触压降 |
不大于 80mV |
9 |
主触点最大通断能力 |
通断 1 次 4 倍额定负载电流，通电时间 5mS |
10 |
额定电压下最大动作时间 (mS)
(线圈不带抑制) |
吸合 |
30 |
释放 |
30 |
11 |
触点释放最大弹跳时间 (mS) |
3 |
12 |
抗电强度 |
1000V AC,50Hz,1min |
13 |
电寿命 ( τ =0.001S) (次) |
100,000 |
14 |
工作规范 |
连 续 |
可根据用户需求增加辅助触点。 |
三、使用条件
序号 |
项 目 名 称 |
产 品 代 号 |
100A 系列 JCC 密封型接触器 |
1 |
环境温度 |
（ -25 ～ +40 ）℃ |
2 |
相对湿度 |
+ 20 ℃ 达 98% |
3 |
固定处的振动 |
1 ～ 50Hz |
4 |
冲击加速度 |
30m /s 2 |
5 |
安装位置 |
任意 |

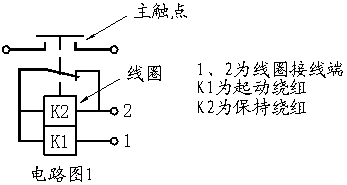

四、电路图

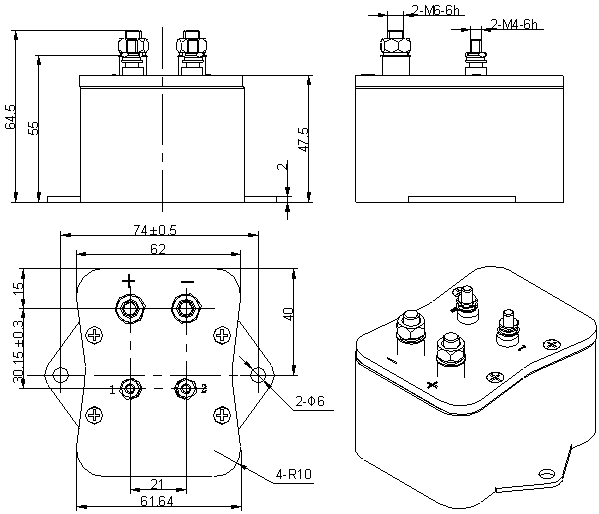

五、安装图
|
|
|
|
