800A 系列 JCA 型接触器

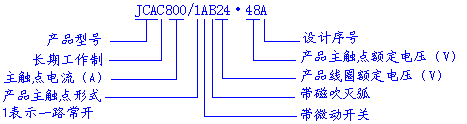

一、型号命名
二、简要技术数据
序号
|
参 数 名 称 |
产 品 代 号 |
JCAC800/1A 48·48 |
1 |
线圈额定电压 (V DC) |
48 |
2 |
线圈功耗（ W） |
25 |
3 |
触点电路额定电压 (V DC) |
48 |
4 |
触点电路额定负载电流 (A) |
800 |
5 |
（ 20 ± 5） ℃下，冷态动作电压 (V DC) |
吸合 max |
额定电压的 70% |
释放 min |
额定电压的 8% |
6 |
抗电强度 |
1000V AC,50Hz,1min |
7 |
电寿命 ( 次 ) |
20000 |
8 |
机械寿命（次） |
100000 |
9 |
工作规范 |
长期工作制 |
三、使用条件
序号 |
项 目 名 称 |
产 品 代 号 |
JCAC800/1A 48·48 |
1 |
环境温度 |
（ -25 ～ +40） ℃ |
2 |
相对湿度 |
+20 ℃达 98% |
3 |
固定处的振动 |
3g、1 ～ 50Hz |
4 |
安装位置 |
触点向上及水平位置 |

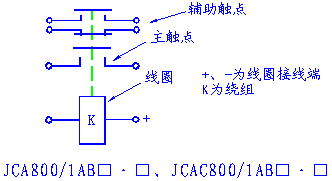

四、电路图

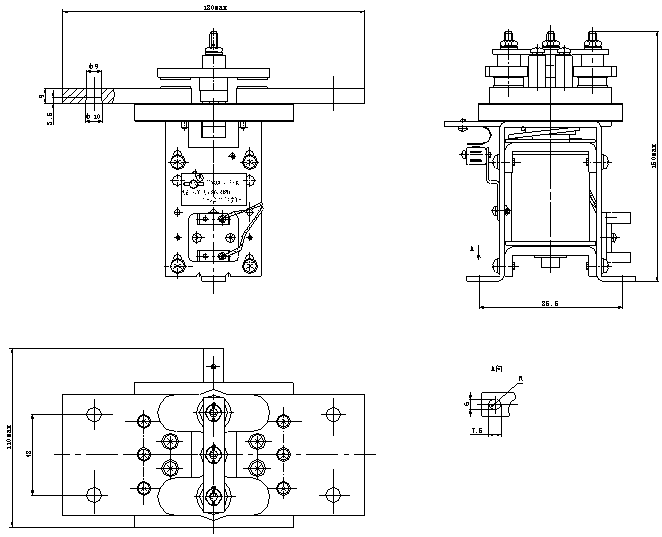

五、安装图
|
|
|
|
