400A 系列 JCA 型接触器

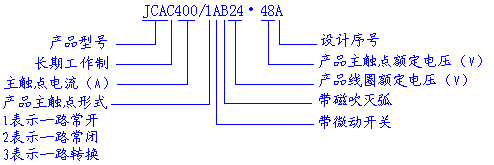

一、型号命名
二、简要技术数据
序号
|
参 数 名 称 |
产 品 代 号 |
JCAC400/ 系列 |
JCA400/ 系列 |
1 |
线圈额定电压 (V DC) |
12 ， 24 ， 36 ， 48 ， 60 ， 72 ， 96 ， 110 等 |
2 |
线圈功耗（ W） |
15 ～ 20
同等线圈电压等级时， JCAC 系列线圈功耗大大小于 JCA 系列线圈功耗 |
3 |
触点电路额定电压 (V DC) |
48
可提供触点电压 96VDC 产品，或触点电压 120VDC 产品（产品装磁吹灭弧装置时） |
4 |
触点电路额定负载电流 (A) |
400 |
5 |
（ 20 ± 5） ℃下，冷态动作电压 (V DC) |
吸合 max |
额定电压的 70% |
释放 min |
额定电压的 8% |
6 |
抗电强度 |
1000V AC,50Hz,1min |
7 |
电寿命 ( 次 ) |
20000 |
8 |
机械寿命（次） |
100000 |
9 |
工作规范 |
长期工作制 |
周期工作制 |
三、使用条件
序号 |
项 目 名 称 |
产 品 代 号 |
JCAC400/ 系列 |
JCA400/ 系列 |
1 |
环境温度 |
（ -25 ～ +40 ）℃ |
2 |
相对湿度 |
+20 ℃达 98% |
3 |
固定处的振动 |
3g 、 1 ～ 50Hz |
4 |
安装位置 |
触点向上及水平位置 |

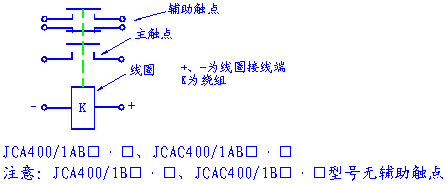

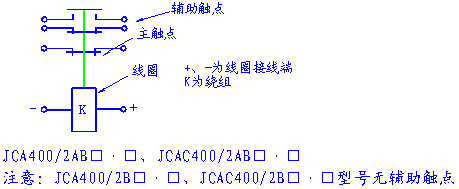

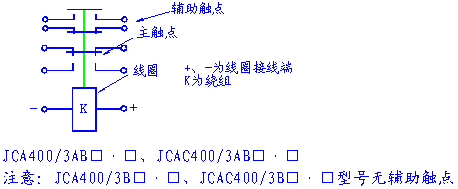

四、电路图

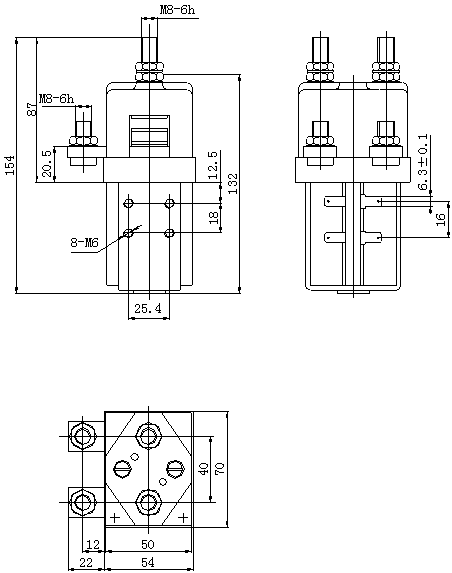

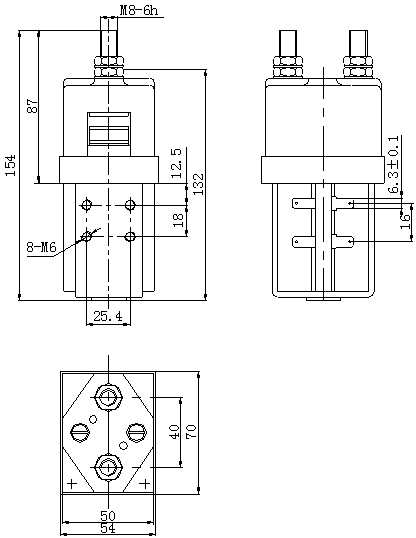

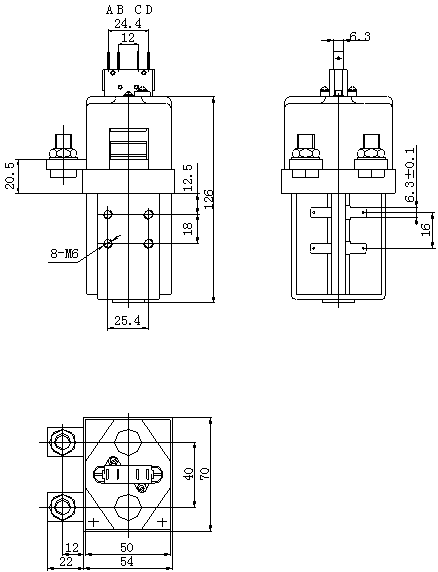

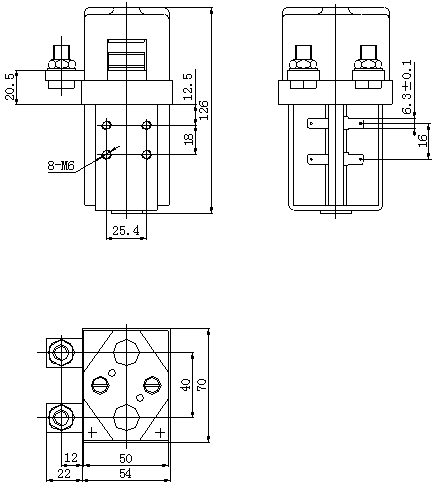

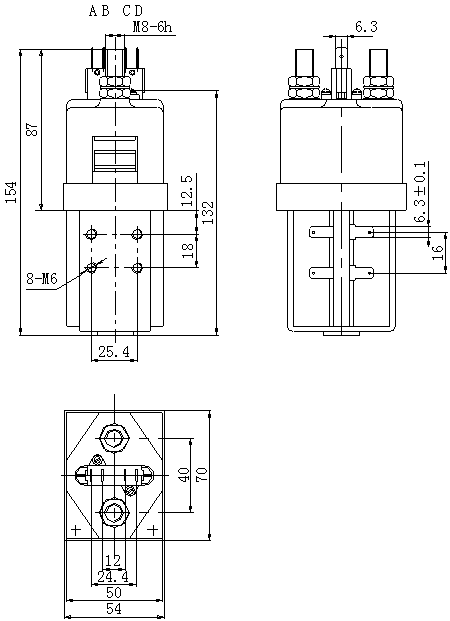

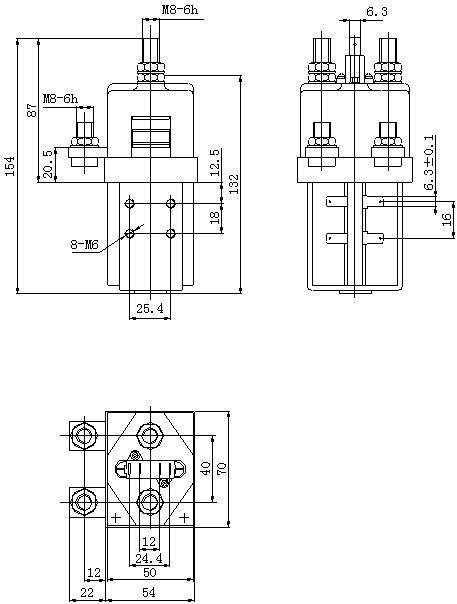

五、安装图
一路常开型
|
|
一路常闭型
一路转换型
一路常开型（带WDK－1）
一路常闭型（带WDK－1）
一路转换型（带WDK－1）
|
|
