2000A 系列 JCA 型接触器

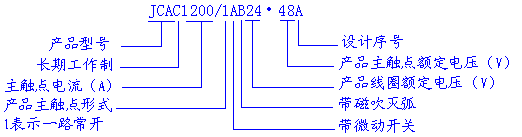

一、型号命名
二、简要技术数据
序 号
|
参 数 名 称 |
产 品 代 号 |
2000A系列JCA型 接触器 |
1 |
线圈额定电压 (V DC) |
见产品列表 |
2 |
线圈功耗（ W） |
见产品列表 |
3 |
触点电路额定电压 (V DC) |
见产品列表 |
4 |
触点电路额定负载电流 (A) |
2000 |
5 |
（ 20 ± 5） ℃下，冷态动作电压 (V DC) |
吸合 max |
额定电压的 70% |
释放 min |
额定电压的 8% |
6 |
抗电强度 |
1000V AC,50Hz,1min |
7 |
电寿命 ( 次 ) |
10000 |
8 |
机械寿命（次） |
100000 |
9 |
工作规范 |
长期工作制 |
三、使用条件
序号 |
项 目 名 称 |
产 品 代 号 |
2000A系列JCA型 接触器 |
1 |
环境温度 |
（ -25 ～ +60） ℃ |
2 |
相对湿度 |
+20 ℃达 98% |
3 |
固定处的振动 |
3g、1 ～ 50Hz |
4 |
安装位置 |
触点向上及水平位置 |

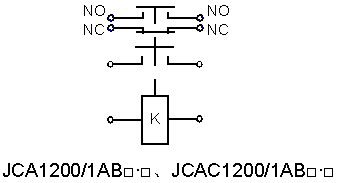

四、电路图
五、产品列表
产品代号 |
线圈额定电压
(V DC) |
主触点额定电压
（ V DC） |
20 ℃额定电压下线圈 最大 电流 (A) |
(20 ± 5) ℃下，冷态动作电压 (V) |
电路图 |
外形安装图 |
吸合
（ max） |
释放
（ min） |
JCAC2000/1A24·60 |
24 |
60 |
0.64 |
18 |
2 |
电路图 1 |
外形安装图 1 |
JCAC2000/1A48·60 |
48 |
60 |
0.35 |
35.6 |
4.5 |
电路图 1 |
外形安装图 1 |

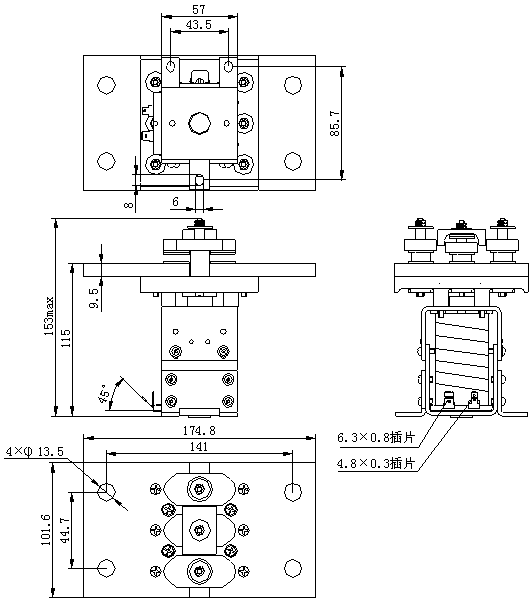

六、安装图
|
|
|
|
