序号

参数名称

产 品 代 号

50A 系列 HZJ 型接触器

1

线圈额定电压 (V DC)

见产品列表

2

20 ℃额定电压下线圈电流 (A)

见产品列表

3

20 ℃冷态起动线圈最大电流 (A)

见产品列表

4

主触点电路额定电压 (V DC)

48

5

主触点电路额定负载电流 (A)

50

6

(20 ± 5) ℃下，冷态动作电压 (V)

见产品列表

7

电源电压波动范围

± 20% 额定电压

8

100A负载下主触点接触压降

不大于 80mV

9

主触点最大通断能力

通断 1 次 4 倍额定负载电流，通电时间 5mS

10

额定电压下最大动作时间 (mS)

（线圈不带抑制）

吸合

30

释放

30

11

触点最大弹跳时间 (mS)

3

12

抗电强度

1000V AC, 50Hz, 1min

13

电寿命 ( τ =0.001S) ( 次 )

10,000

14

工作规范

连 续

备注：带辅助触点产品，辅助触点负载 48V DC 、 2A 或 24V DC 、 5A.

序号

项 目 名 称

产 品 代 号

50A 系列 HZJ 型接触器

1

环境温度

（ -25 ～ +60 ）℃

2

相对湿度

+20 ℃达 98%

3

固定处的振动

1 ～ 50Hz

4

冲击加速度

30m/s 2

5

安装位置

任意

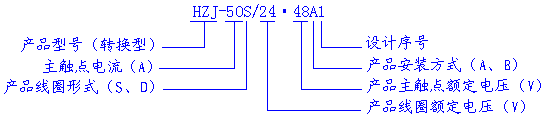

产品代号

线圈额定电压

(V DC)

20 ℃额定电压下线圈最大电流 (A)

20 ℃冷态起动线圈最大电流 (A)

(20 ± 5) ℃下，冷态动作电压 (V)

电路图

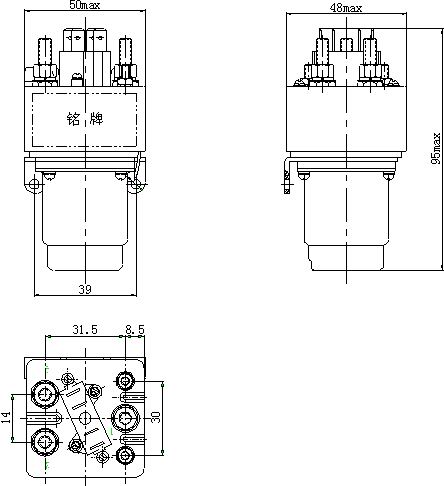

外形安装图

吸合

释放

HZJ-50S/24·48A

24

0.22

11

14max

2.7min

电路图 1

外形安装图 1

HZJ-50S/48·48A

48

0.12

4

30max

5.4min

电路图 1

外形安装图 1
