DCK-13启动控制器是本公司专门为工程机械研制。产品采用全密封结构，具有很高的防尘、防水性，其防护等级达IP56，适合工作条件恶劣的工程机械。

二、 原理简介

产品电路原理如图 1所示

其在机车上工作原理如下：蓄电池通过 A1、A2端给启动控制器中的接触器线圈K1、K2供电，1、2端闭合，机车电动机工作，带动发动机运转；随着发动机开始运转机车发电机开始发电，发电机电压通过A3、A4端反馈回启动控制器，当发电机电压达到阀值电压（9V～11V），启动控制器中的继电器K工作，使开关3断开，接触器线圈K1、K2断电，1、2端断开，电动机停止工作，机车开始正常工作。

三、技术参数

■ 线圈额定电压： 24VDC

■ 触点额定数据： 24VDC 200A

■在环境温度为（ 20 ± 5） ℃ 冷态动作电压：

▲A3、A4端不通电，A1、A2端加电至13.5V时，触点1、2端应接通；降至（1.4～6.4）V时，触点1、2端应断 开；

▲A1、A2端通额定电压，A3、A4端加电至（9～11）V时，触点1、2端应断开；降至0.8V时，触点1、2端应接通

■绝缘电阻： ≥ 2M Ω （试验电压 500VDC）

■绝缘电压： 1000VDC、50Hz持续1分钟无击穿或闪络

■触点压降：≤ 60mV（100A负载）

防护等级： IP56。

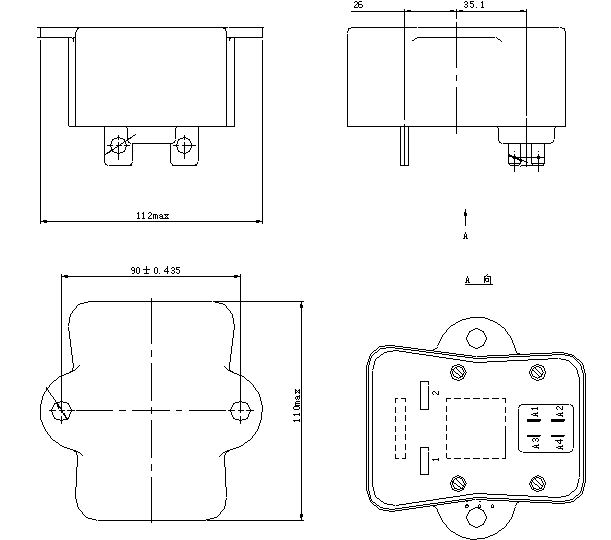

四、外形安装图
