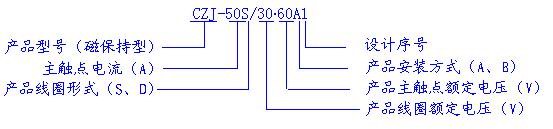

50A 系列 CZJ 型接触器
二、简要技术数据
序号 |
参数名称 |
产 品 代 号 |
50A 系列 CZJ 型接触器 |
1 |
线圈额定电压 (V DC) |
见产品列表 |
2 |
20 ℃额定电压下线圈电流 (A) |
见产品列表 |
3 |
主触点电路额定电压 (V DC) |
60 |
4 |
主触点电路额定负载电流 (A) |
50A |
5 |
(20 ± 5) ℃下，冷态动作电压 (V) |
见产品列表 |
6 |
抗电强度 |
1000V AC, 50Hz, 1min |
7 |
电寿命 ( τ =0.001S) ( 次 ) |
10,000 |
8 |
工作规范 |
连 续 |
9 |
电源电压 30V 时 |
抗干扰脉冲 30V 10ms （ max ）（只有 CZJ-50S/30 · 60A 带此功能） |
备注：带辅助触点产品，辅助触点负载 48V DC 、 2A 或 24V DC 、 5A |
三、使用条件
序号 |
项 目 名 称 |
产 品 代 号 |
80A 系列 CZJ 型接触器 |
1 |
环境温度 |
（ -25 ～ +60 ）℃ |
2 |
相对湿度 |
+20 ℃达 98% |
3 |
固定处的振动 |
1 ～ 50Hz |
4 |
冲击加速度 |
30m/s 2 |
5 |
安装位置 |
任意 |
四、产品列表
产品代号 |
线圈额定电压
(V DC) |
20 ℃额定电压下线圈最大电流 (A) |
(20 ± 5) ℃下，冷态动作电压 (V) |
电路图 |
外形安装图 |
CZJ-50S/30·60A |
30 |
0.6 |
16max |
电路图 1 |
外形安装图 1 |
CZJ-50S/30·60A1 |
30 |
0.6 |
16max |
电路图 2 |
外形安装图 2 |
CZJ-50S/48·60A |
48 |
0.6 |
30max |
电路图 3 |
外形安装图 3 |
五、使用说明
1、 产品线圈采取正、负脉冲激励（ 1/+、2/-端），激励时间200ms≤t≤1s，线圈不能持续长期通电，操作频率不得超过每分钟6次，并且脉冲应是方波，正脉冲使触点闭合，负脉冲使触点断开，线圈去激励后，接触器触点状态由产品内的永久磁铁保持； 2、对于三个接线端的产品，线圈也可采取两个正脉冲激励，激励时间200ms≤t≤1s，线圈不能持续长期通电，操作频率不得超过6次每分钟，并且脉冲应是方波，当1、3端施加正脉冲，主触点闭合，当2、3端施加正脉冲，主触点断开。线圈去激励后，接触器触点状态由产品内的永久磁铁保持；
3、线圈带抗干扰电路：当电源电压30V时， 抗干扰脉冲 30V 10ms（max）（只有CZJ-50S/30 · 60A带此功能）。

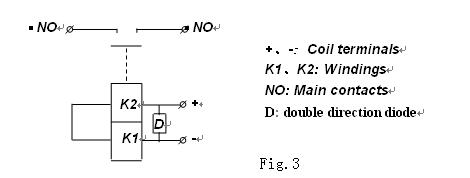

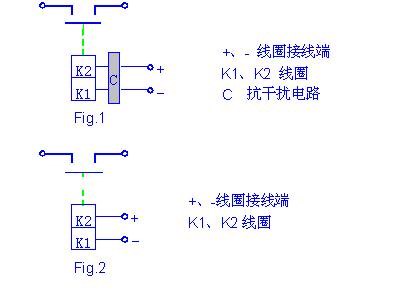

六、电路图
七、外形安装图

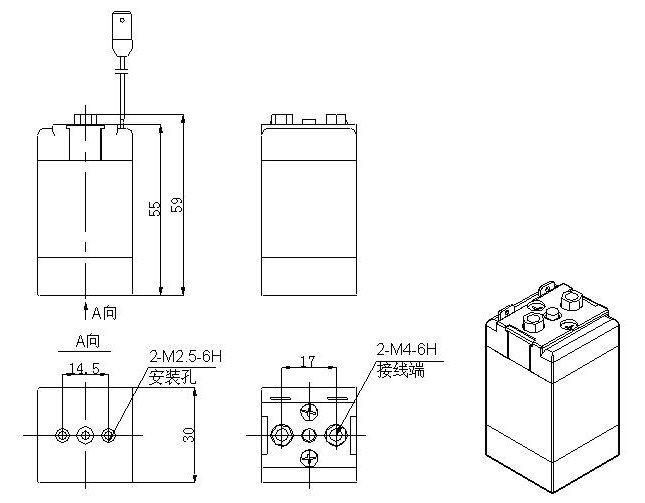

外形安装图1

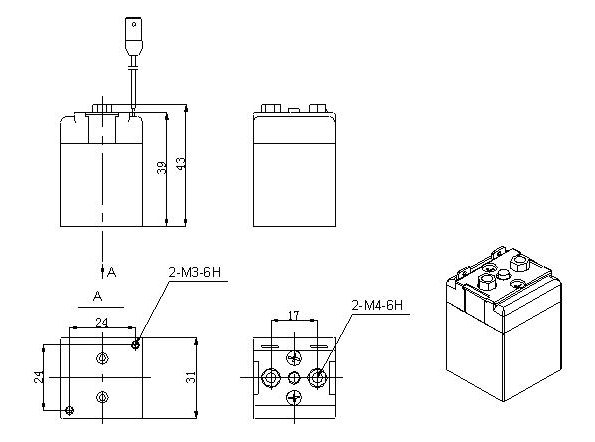

外形安装图2

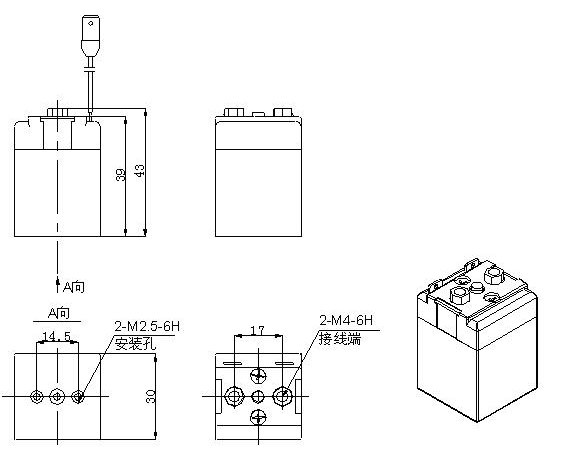

外形安装图3 |
